张家港水冷螺杆式工业冷水机组

张家港水冷螺杆式工业冷水机组

  • 详细介绍

工作原理:

LSB系列高效(节能)型水冷螺杆冷水机组是本公司利用强大的产品研发能力和多年设计生产活塞式冷水机组的经验,综合国内外同类产品的优点而设计开发的新一代螺杆冷水机组。该产品追踪时代发展潮流,把高可靠性、高效率、高自动化和节能环保等特点完美地结合在一起,是一种更方便、更可靠的绿色中央空调主机,可同时适用于空调和蓄冰工况。该产品广泛适用于商场、宾馆、影剧院、医院、大型厂房及高层楼宇等需要空调或蓄冰的场所,也可作为电力、化工、医药等行业工艺过程的冷源主机。

本产品符合GB/T 18430.1-2001《蒸汽压缩循环冷水(热泵)机组 工商业用和类似用途的冷水(热泵)机组》的规定。 同时符合GB19577-2004《冷水机组能效限定值及能源效率等级》中规定的二级能效等级标准。

制冷量:100KW-3860KW

适用范围:1000 m2-35000m2的商场、写字楼、宾馆、影剧院、餐饮娱乐等各类建筑。

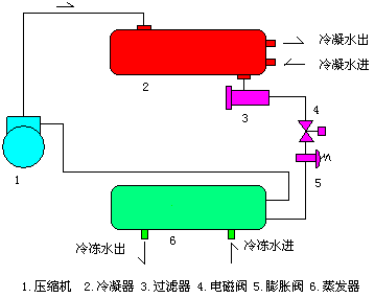

工作原理图:


机组特点:

1. 螺杆压缩机:
国际著名品牌半封闭双螺杆制冷压缩机。
高效率5:6zhuanli非对称齿型双螺杆。
具有四段容量调节或无级容量调节。
高精度SKF、FAG零间隙轴承。
内置油分采用双层过滤方式,滤油效果佳,换热器可发挥最佳效果。
电机采用高效硅钢及特殊槽型设计,配备内外全向式设计冷却流道和进出口压降最小设计,使压缩机效率很高。
内建压差式供油润滑系统,减少易损件。
轴向连续性输气加zhuanli型排气腔设计,降低了振动和噪音。

2. 控制:
国际知名品牌电控元件及工业级PLC可编程控制器。
大屏幕液晶显示器,显示控制设备的各项运行参数。
高低压保护、油位保护、排气过热、电机过热、过电流保护、缺相、逆相保护、断水保护、防冻保护等自动保护功能,确保了产品运行的高度可靠性。
具有等磨损切换、累计运行时间记录、故障显示及锁定、当前温度显示、历史温度趋势及记录、定时开、停机等控制功能,同时可以根据用户要求提供具有远程控制功能的标准备用接口, 确保了产品运行的高度自动化。

3. 换热器:
经电脑优化设计的高效管壳式换热器,实现了参数最优化,保证了最佳的换热效果,保证机组在广阔地域都具有良好的能效比。
换热器采用加大水侧污垢系数设计,保证本机组在长时间运行过程中,冷量不衰减。

4. 热力膨胀阀:
采用国际知名品牌的精确控制热力感应膨胀阀,使得机组无论在满负荷还是部分负荷均能发挥最佳效率,使能效比提高5%~10%。

5. 节能器:
采用国际先进水平的不锈钢板式换热器和具有自主知识产权的管壳式经济器,可有效提高制冷能力达15%-20%。

6. 可靠完善的测试:
装配完成后经严格的气压检漏试验。
持续24h的保压试验。
多系统(含双系统)机组24h分腔保压试验。
带氟满负荷试验。

7. 方便运输、安装、调试:
所有产品均带氟出厂,设备安装就位后接好水管和电源线,按开机按钮后即可实现产品的正常运行。
体积小,使安装所需的机房空间大为减小。

8. 能效比高,应用广泛:
根据大量设计经验开发,使机组能效比较高。
单机制冷量最大可达3410KW,使螺杆型冷水机组广泛应用于大型建筑中。



LSB型水冷螺杆冷水机组性能参数:



LSB
100

LSB
135

LSB
180

LSB
195

LSB
235

LSB
260

LSB
305

LSB
320

LSB
350

制冷量

KW

100

135

185

200

250

270

290

320

350

运行控制方式

PLC可编程控制器全自动控制

使用电源

~380V 50Hz 三相四线制

型式

5-6非对称半封闭双螺杆压缩机

数量

1台

启动类型

Y-△启动

能量调节

0-33-66-100%

0-25%-50%-75%-100%

输入功率

KW

22.6

29.8

37.3

41

49.9

54.3

61.1

64.3

70.8

额定电流

A

39.3

51.9

64.9

71.3

86.8

94.5

106.3

111.9

123.2

型式

高效壳管干式换热器

水量

t/h

17.2

23.2

31

33.6

40.6

44.8

52.6

55.2

60.4

配管管径

DN65

DN80

DN100

水压降

Kpa

48

48

50

50

50

52

54

55

55

型式

高效壳管干式换热器

水量

t/h

21.5

29

38.7

41.9

50.5

55.9

65.6

68.8

75.3

配管管径

DN65

DN80

DN100

水压降

Kpa

46

46

47

47

48

49

51

53

53

类型

R22

充注量

kg

20

27

36

39

47

52

61

64

70

mm

2100

2360

2450

2860

2860

2860

2860

2860

2860

mm

700

700

900

900

900

900

900

900

900

mm

1410

1520

1580

1600

1720

1745

1745

1770

1880

机组重量

kg

850

1050

1270

1340

1640

1680

1720

1750

2080

注:1.制冷工况:冷冻水进水温度12℃,冷冻水出水温度7℃;冷却水进水温度30℃,冷却水出水温度35℃。

2.温度条件: 冷冻水出水温度范围5℃~15℃,冷却水进水温度范围19℃~33℃。

3.蒸发器和冷凝器的水侧设计承受压力为1.0Mpa。

4.名义工况中蒸发器水侧污垢系数为0.018m2℃/kw,冷凝器水侧污垢系数为0.044m2℃/KW。

5.除上述规格和要求外,公司可根据客户要求定制非标产品。
